立軸沖擊式破碎機是集行業外的技術后優化設計制造的一種破碎機械設備，具有工作穩定、維修方便、制砂率高等特點。該設備生產出來的成品物料粒形呈立方體，針片狀含量低，適合石料整形、生產制砂等生產項目中，可廣泛應用于公路、建筑、水泥、金屬礦山等行業的細碎作業。那么，沖擊式破碎機結構組成主要有哪些呢？下面為大家展示些沖擊式破碎機結構圖，并帶大家了解下沖擊式破碎機配件信息，方便以后大家更合理使用該設備。

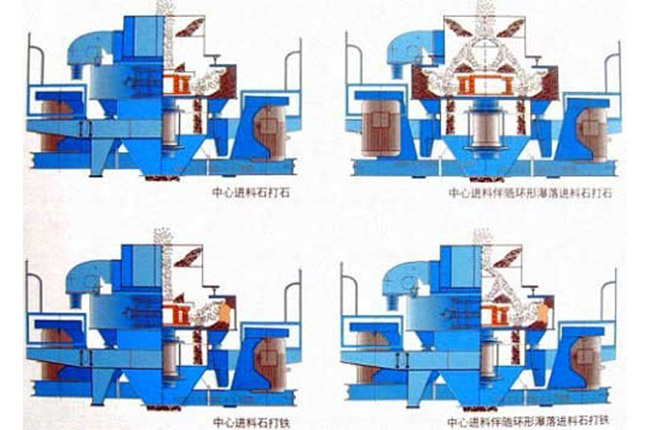

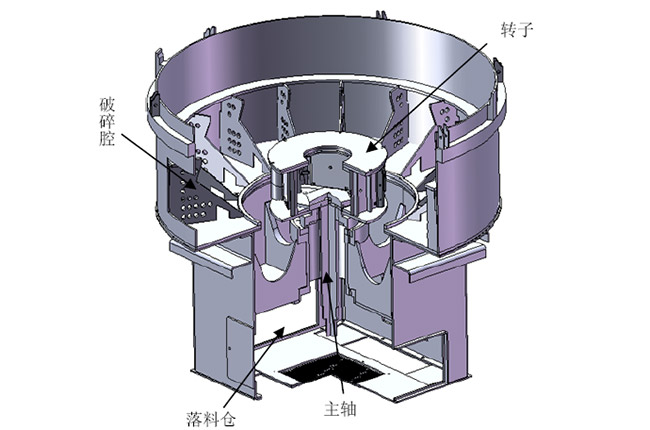

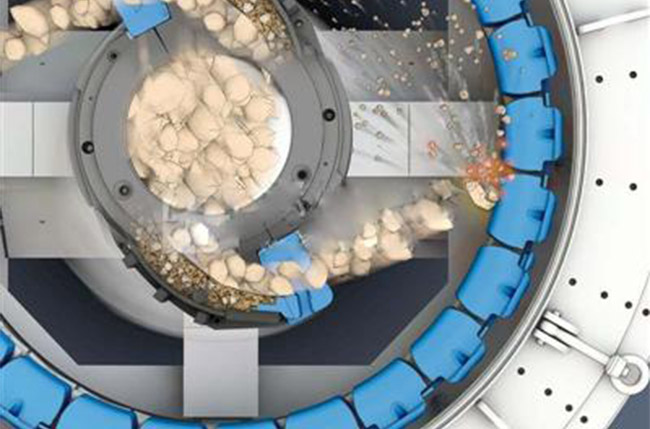

沖擊式破碎機結構圖





沖擊式破碎機配件

沖擊式破碎機其結構新穎、簡單、產量高、破碎比大，其一般是由進料口、分料器、渦動破碎腔、葉輪、底座、支架、主軸及傳動裝置等配件組合成。

1、進料斗：進料斗的結構為一倒立的棱臺體(或圓筒體)，進料口設置環，從給料設備的來料經給料斗進入破碎機。

2、分料器：分料器安裝在渦動破碎腔的上部,分料器的作用就是將從給料斗來料進行分流,使一部分物料經由入料管直接進入葉輪被逐漸加速到較高速度拋射出去，被從葉輪拋射出來的高速度物料沖擊破碎，不增加功率消耗，增大生產能力，提高破碎效率。

3、渦動破碎腔：渦動破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦動破碎腔內高速旋轉，渦動破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程發生在渦動破碎腔內。

4、葉輪：沖擊式破碎機葉輪結構由材料制作的一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，葉輪是立式?jīng)_擊破碎機的關鍵元件。

5、主軸：破碎機主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動。

6、底座：渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底坐上，底座結構形狀，中部為四棱柱空間，四棱柱空間的，用于安裝主軸總成，兩側形成排料通道。

7、支架：根據破碎機工作場所不同一一露天作業或窒內作業，可以考慮配置支架或不配置支架。

8、傳動裝置：采用單電機或雙電機驅動的皮帶傳動機構，雙電機驅動兩臺電動機分別安裝在主軸總成兩側，兩電機皮帶輪用皮帶與主軸皮帶輪相邊，使主軸兩側受力平衡，不產生附加力矩。

9、潤滑系統：采用美孚車用潤滑脂特級集中潤滑，潤滑部位為主軸總成上部軸承和下部軸承兩處，為使注油方便，用油管引到機器外側，用于油泵定期加油。

沖擊式破碎機性能優勢

1、沖擊式破碎機別對中硬、特硬及磨蝕性物料如碳化硅、金剛砂、燒結鋁釩土、鎂砂等，比其他類型的破碎機更具有優越性。

2、其結構新穎、簡單、產量高、破碎比大。

3、該設備體積小、操作簡便、安裝和維修方便。

4、該設備具有整形功能、產品呈立方狀、堆積密度大。

通過以上沖擊式破碎機結構圖及配件的展示介紹，大家是否對沖擊破設備更加了解呢？中譽鼎力不僅為客戶提供高性價比的產品，還提供的服務支持及解決方案。我們公司從產品質量到售后服務，從生產研發到客戶安裝指導，無不在細微處彰顯企業的魅力。
