【鄂式粉碎機結構改進以適應野外作業】鄂式粉碎機是一種使用普遍的碎石機器，由于現代工業的發展，野外工作如室外生產開采、制砂、修路等，要求大規模中等鄂式粉碎機不僅符合其時間和穩定運行的要求， 更要適應野外工作使用和檢驗維修條件的需要，通常野外工作的使用環境條件較差， 離檢驗維修站或工廠較遠， 不能搭配齊和合適的維護、裝拆工裝夾具，對于此種情景，對鄂式粉碎機的結構進行了以下幾項修改設計，使其能深度符合在野外工作條件下合適拆卸、檢驗維修的需要。

鄂式粉碎機結構改進以適應野外作業

1）偏心軸與皮帶輪配合處的修改設計

①將皮帶輪的圓柱孔改為錐度孔，其與偏心軸之間使用錐孔過盈配合方式（圓錐形軸拉伸結構），圓錐形內孔皮帶輪可以直接安裝在錐形軸上，或解除外部為錐形中間套筒，安裝在圓柱形軸上，這類結構安裝和拆卸都比較方便。

②皮帶輪與偏心軸使用脹緊套聯接，即皮帶輪內孔使用圓柱形孔，配合脹緊套與偏心軸緊固的聯接方式，脹緊套聯接是一種結構，是在軸和孔之間放置一對或數對與內、外錐面貼合的脹緊聯接套，在壓緊螺絲的影響下，內環縮小，外環脹大，使軸和緊密貼合出現的摩擦力，從而達成負荷傳遞，使用脹緊套聯接使得皮帶輪在野外拆遷方便，還可以減少皮帶輪和偏心軸的解決量。

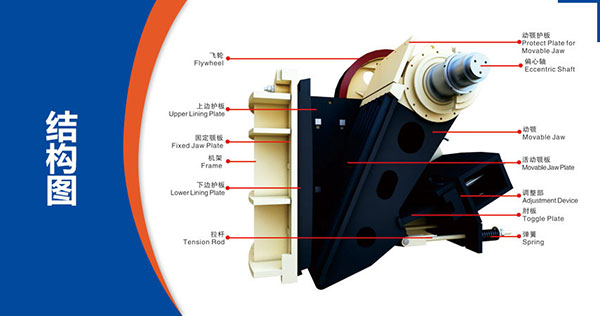

2）動顎體和動顎軸承聯接結構的修改設計

通常動顎體和動顎軸承外圈設計為圓柱形孔配合，動顎軸承內孔和偏心軸使用過盈配合不變，動顎軸承安裝配合時所要使用壓入安裝配合法或熱裝法，這類設計結構在野外使用中不方便，可將這類結構改為退卻外錐套聯接形式，在動顎體和動顎軸承之間設計一個退卻外錐套，裝卸軸承時，松緊退去外錐套上的螺絲就可擰緊或拆除外錐套，動顎軸承也可以輕松不變在動顎體上的合適位置或拆除。

3）偏心軸系軸承組合設計結構的修改設計

在動顎軸承處，其內圈和外圈均使用錐度緊固位方式，軸承安裝配合、拆卸不需工具，只需松緊螺絲就可完畢，方便和快速。
